產品名稱：mems傾角傳感器_SIS428mems傾角傳感器模擬信號輸出
主要特性：SIS428是一款模擬電流，電壓輸出型雙軸傾角傳感器。標準電流4～20mA，0-20mA，0-24mA, 0～5V，0～10V輸出可選，電流輸出型可長距離傳輸達2000米。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
SIS428是一款模擬電流、電壓輸出型雙軸傾角傳感器。標準電流4～20mA，0-20mA，0-24mA, 0～5V，0～10V輸出可選，可長距離傳輸達2000米。輸出信號抗干擾性強，是理想的工程機械設備標配產品。
產品采用最新的MEMS傳感生產工藝生產，精度可以達到0.1°，產品體積小、承受沖擊震動能力佳。尤其適合應用地下非開挖型機械及其它惡劣工業環境。
主要特性
◆ 4-20mA，0-20mA可選
◆ 0-5V，0-10V輸出可選
◆ 量程0～±180°可選
◆ 精度0.1°
◆ 寬電壓輸入12～35V
◆ 雙軸傾角測量
◆ 寬溫工作-40～+85℃
◆ 高抗振性能>3000g
◆ 高分辨率0.01°
◆ 小體積66×56×29mm（可定制）
應用領域
◆ 石油抽油機姿態
◆ 特種車輛調平

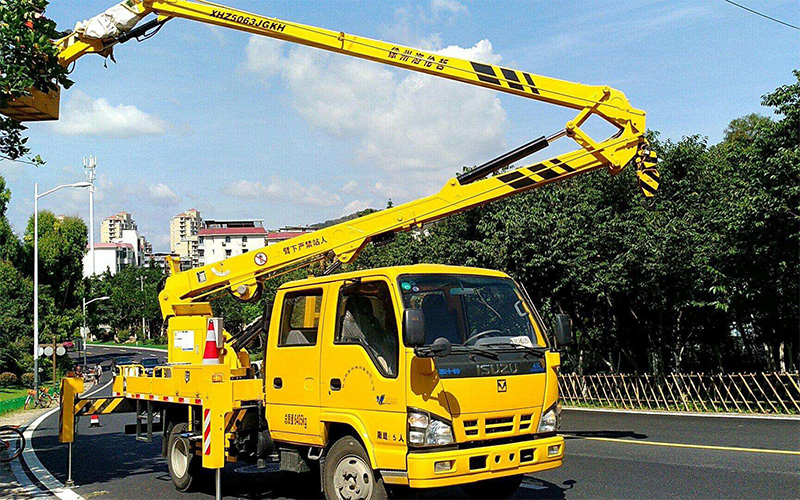

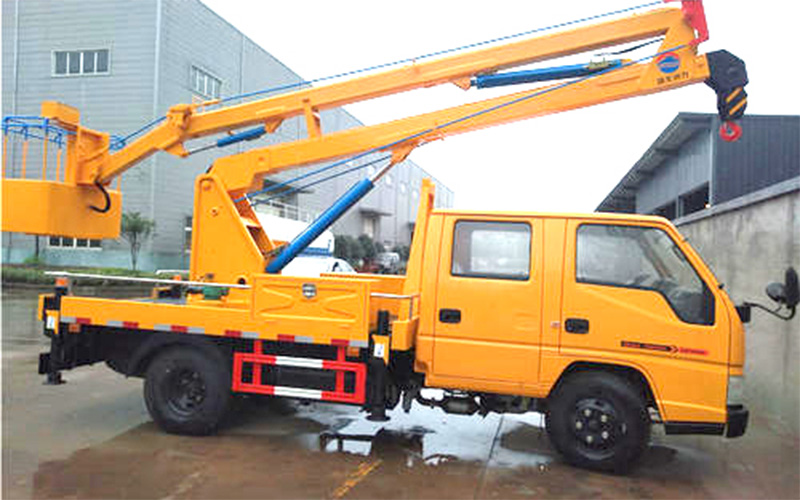

◆ 高空平臺安全保護
◆ 醫療設備角度控制
◆ 地下鉆機姿態導航
◆ 盾構頂管應用
◆ 基于傾角的方向測量
◆ 地質設備傾斜監測

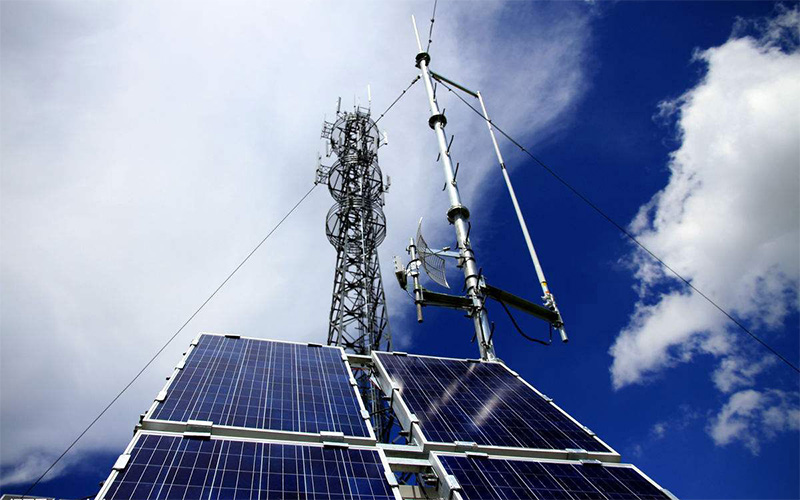

◆ 定向衛星通訊天線的俯仰角測量

產品指標

電氣指標
參數	條件	最小值	典型值	最大值	單位
供電電壓		12	12	35	V
工作電流	空載		35		mA
輸出負載	最大	0		500	?
工作溫度		-40		+85	℃
存儲溫度		-45		+125	℃

性能指標
參數	條件	SIS428-90	SIS428-180	單位
測量范圍		0 - ±90	0 - ±180	°
測量軸		X-Y	X-Y（±180）
零點溫度漂移		±0.005	±0.005	°/℃
頻率響應		100	100	Hz
分辨率	帶寬10Hz	0.01	0.01	°
精度	常溫	0.1	0.1
沖擊	3000g，0.5ms，3次/軸
重量	200g（不含包裝盒）
零點偏移	0°的輸出（4-20mA）	12			mA
	0°的輸出（0-5V）	2.5			V
	0°的輸出（0-10V）	5			V

電氣連接
	1	2	3	4	5	6	7	8	9	10
線色	紅	藍	黑	綠	黃	棕	橙	白	紫	灰
功能	VCC	NC	GND	RS232 RXD	RS232 TXD	VX OUT	VY OUT	IX OUT	IY OUT	AGND
功能	電源12-35V	不接	公共地	串口接收	串口發送	X軸電壓輸出	Y軸電壓輸出	X軸電流輸出	Y軸電流輸出	信號地
