陀螺鉆孔測斜儀是一種不受地磁干擾和周圍境磁性影響的鉆孔軌跡測量?jī)x器，主要用于磁性礦區鉆孔、套管、鉆桿等進行鉆孔軌跡測量，當然也可在其他不受磁干擾的鉆孔中進行軌跡測量。 測井用陀螺儀較之航空器用陀螺儀，受其使用環境的影響具有以下特點。 首先，是體積要求嚴格，尤其直徑要小，要求形成儀器后適應套管井井徑要求，甚至能在開天窗時從鉆桿投入；其次，是較強的抗振性，測鉆開天窗或投入井底時，不會損壞陀螺本體;還有寬溫要求，即儀器 能在125°環境中正常工作至少2小時且在環境溫度-10-125°范圍內儀器總體精度滿足設計要求。 從結構和制造工藝上陀螺儀可以分為機械陀螺、光學陀螺、半導體陀螺。其中機械陀螺又有框架陀螺、動力調諧陀螺、液浮速率積分陀螺、靜電陀螺。光學陀螺主要有激光和光纖陀螺2種。半導體陀螺中最常見的是硅微陀螺。 這些陀螺中，靜電陀螺制造難度極大，造價昂貴，只有最尖端武器系統才有采用，技術僅掌握在世界上少數一兩個國家中，故短期內不會應用于其它領域。硅微陀螺精度低、溫漂大，雖然有良好的抗振性和理想的體積，也有人在做形成儀器的探討，但受其本身技術發展水平的限制，現在多應用于動態攝像等反饋回路檢測，相當一段時期內，不會有理想的測井產品出現。 目前所見到的測井用陀螺幾乎涵蓋了機械式陀螺儀的所有品種，包括框架陀螺、動力調諧陀螵、液浮速率積分陀螺等。

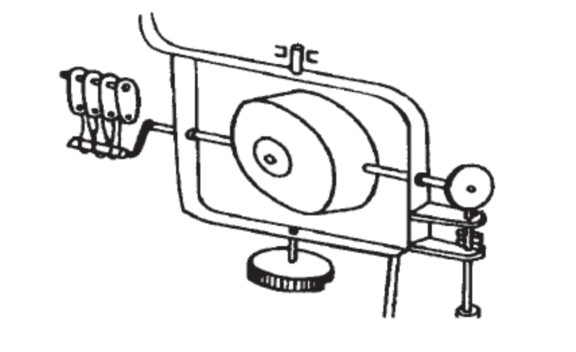

框架陀螺

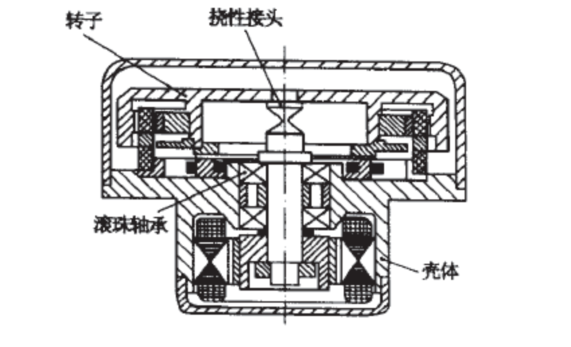

       動力調諧陀螺 動力調諧陀螺的轉子支撐元件采用撓性支撐來代替框架陀螺中的滾珠支撐，陀螺本體由轉子、撓性接頭、傳感器、力矩器、驅動電路構成。結構如圖2所示。其中撓性接頭由上、中、下3個環構成，是決定其工作品質的關鍵部件。與框架陀螺相比，由于改進了轉子部分的結構，采用剛性及靈敏度好的撓性接頭做支承，減小了干擾力矩，故該種陀螺體積小，啟動時間短，精度較框架陀螺有很大改善。但動力調諧陀螺造價昂貴、制造復雜是其缺點，尤其是撓性接頭十分脆弱，在振動過程中極易斷裂，導致陀螺損毀；若加大撓性接頭剛度，則精度將大大下降。這是限制其在石油儀器上推廣應用的致命弱點。在國內有采用動力調諧陀螺開發陀螺測斜儀的廠，從目前應用情況看，效果都不甚理想，主要原因即是陀螺易損問題沒有得到解決。動力調諧陀螺的轉子支撐元件采用撓性支撐來代替框架陀螺中的滾珠支撐，陀螺本體由轉子、撓性接頭、傳感器、力矩器、驅動電路構成。結構如圖2所示。其中撓性接頭由上、中、下3個環構成，是決定其工作品質的關鍵部件。與框架陀螺相比，由于改進了轉子部分的結構，采用剛性及靈敏度好的撓性接頭做支承，減小了干擾力矩，故該種陀螺體積小，啟動時間短，精度較框架陀螺有很大改善。但動力調諧陀螺造價昂貴、制造復雜是其缺點，尤其是撓性接頭十分脆弱，在振動過程中極易斷裂，導致陀螺損毀；若加大撓性接頭剛度，則精度將大大下降。這是限制其在石油儀器上推廣應用的致命弱點。在國內有采用動力調諧陀螺開發陀螺測斜儀的廠，從目前應用情況看，效果都不甚理想，主要原因即是陀螺易損問題沒有得到解決。

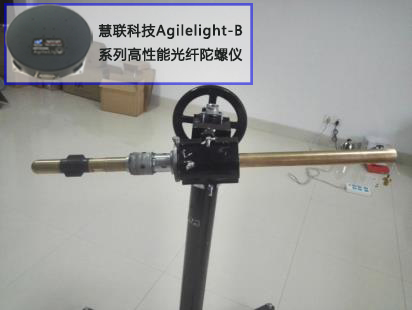

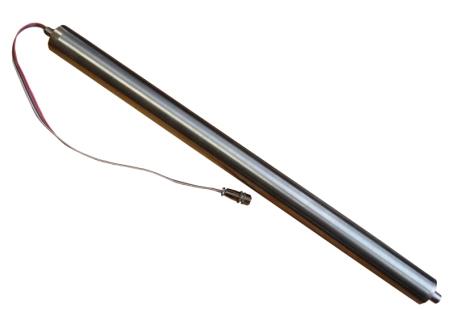

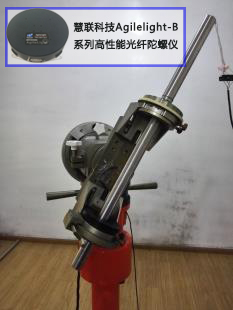

       液浮速率積分陀螺的轉子與殼體之間充以髙密度，高粘度的懸浮液，并在適當工作溫度下使轉子處于懸浮狀態，轉子與殼體之間以彈性游絲相連接。其優點是抗振性較好，體積小，但受其懸浮液的限制，工作準備時間長、溫漂大，一般應工作在恒溫狀態。盡管液浮陀螺具有相對優良的抗振性能指標，但嚴格說來，該類陀螺并不適宜應用于陀螺測斜儀上。因?yàn)橛袘腋∫旱拇嬖冢瑒t因工作環境溫差過大，會使懸浮液的密度和粘度發生很大變化，甚至?xí)适ё枘嶙饔?，直接?dǎo)致陀螺精度發生不可預見性的大幅變化，甚至失效。如果加裝精確溫控電路，則會增大儀器體積，而且也不適用于井下高溫、高壓環境。 以上所述3種機械式陀螺儀應用于石油儀器，在綜合考慮精度、抗振、環境溫度三大選型指標要求時受其原理限制，各自都具有很大缺陷。光學陀螺儀可應用于陀螺測斜。光學陀螺常見的有光纖陀螺和激光陀螺。 但激光陀螺儀因體積過于龐大，現階段不予考慮。以下著重介紹光纖陀螺儀在測斜儀中的應用。 光纖陀螺儀 現代光纖陀螺儀是根據sagnac理論發展起來的。sagnac理論的要點是：當光束在一個環形的通道中前進時，如果環形通道本身具有一個轉動速度，那么光線沿著通道轉動的方向前進所需要的時間要比沿著這個通道轉動相反的方向前進所需要的時間要多。也就是說當光學環路轉動時，在不同的前進方向上，光學環路的光程相對于環路在靜止時的光程都會產生變化。利用這種光程的變化，如果使不同方向上前進的光之間產生干涉來測量環路的轉動速度，這樣就可以制造出干涉式光纖陀螺儀。 光纖陀螺儀的基本光學器件有光源、耦合器、起偏器，光纖線圈、檢測器等。光纖陀螺組件多為半導體器件，相互之間靠接插連接，并直接焊接在印刷電路板上。光纖陀螺使用在石油儀器上克服了機械式陀螺的幾乎所有缺點，諸如抗振性差、磁場變化、漂移力矩因素多、工作受環境溫度影響大等。光纖陀螺是十分適用于陀螺測斜儀的方位傳感器。 光纖陀螺的重要本體缺陷是組成器件造價昂貴，抗 高溫能力較差。且為了保證精度，采用越來越多的光纖 匝數，因而導致體積相對較大。解決的方法是通過外加裝高效保溫瓶，使光纖陀螺儀最高工作環境溫度保證在80°以下，這樣可以基本滿足4000米以內井深的測量需求。對應于油井井徑限制，通過改變光纖纏繞方式， 可以使其直徑得到有效縮小，滿足放置在鉆桿中的要求。 由無錫慧聯科技有限公司和北京大學合作研制的AgileLight-IM系列光纖陀螺是專門為油井測斜所定制的光纖陀螺，該陀螺外徑只有32mm， 量程±4°，零偏0.5°/hr(熱平衡下0.2°/hr)， 比例因子0.000125， 帶寬10Hz?？箾_擊100g，使用溫度范圍-40°～+75°，壽命55000小時，在運輸和使用過程中對環境沒有特殊要求，非常適宜在測斜儀中使用。

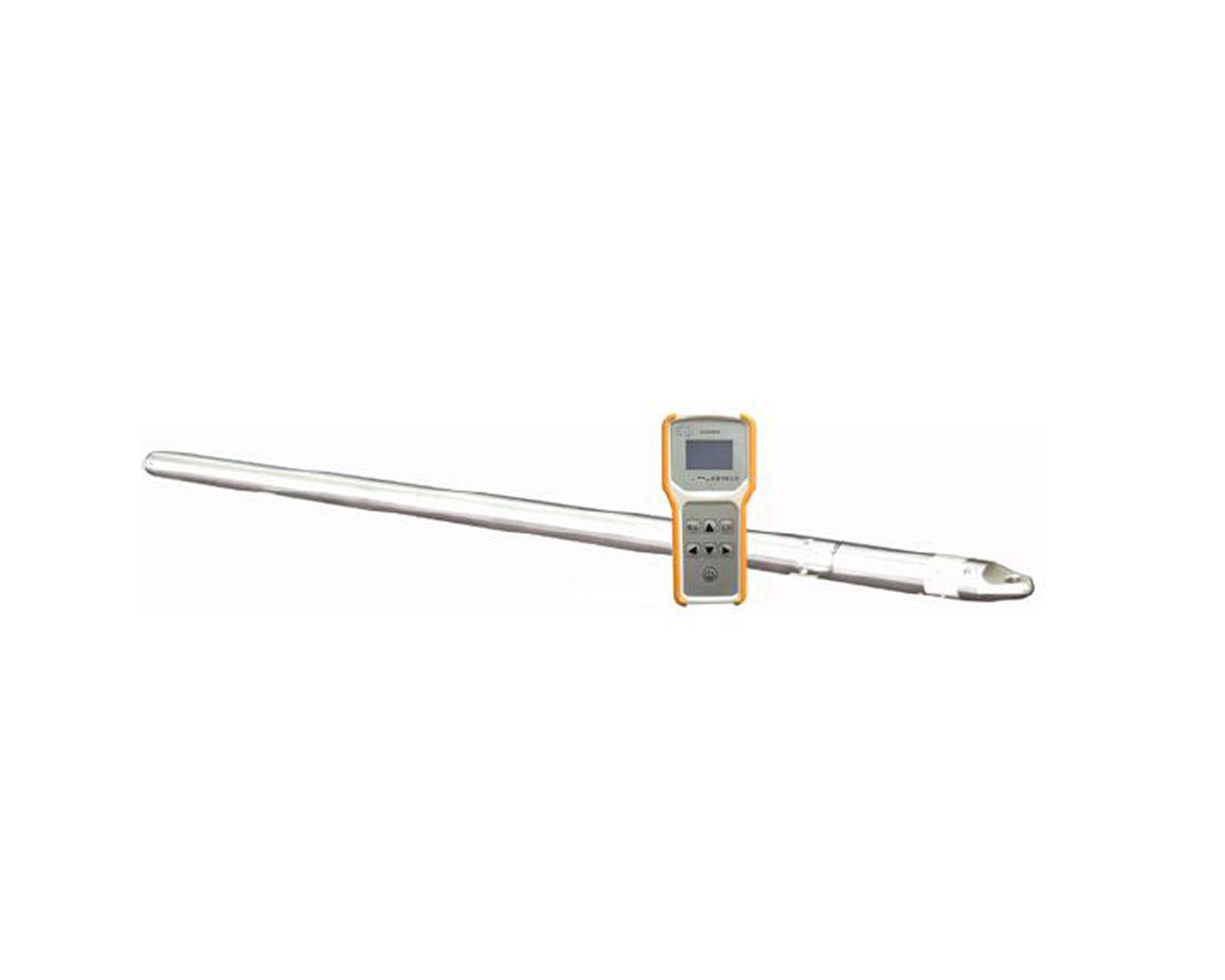

陀螺測斜儀組成和原理

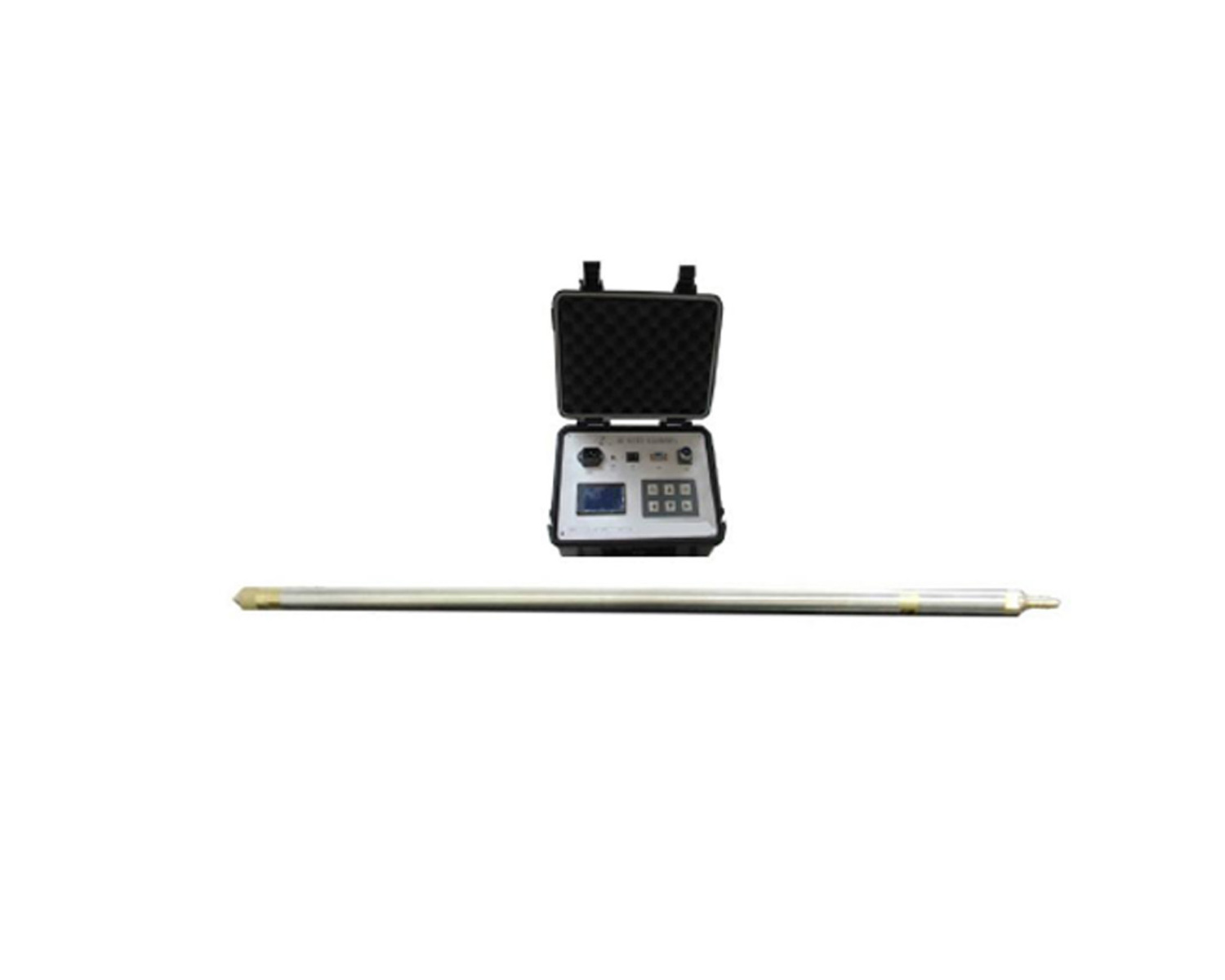

       測斜儀主要包括地面部分和井下部分，如圖3所示，地面部分和井下部分通過測井電纜相連。

圖 3. 測斜儀結構圖

地面部分 地面部分主要包括信號接收和解碼電路、深度顯示、地面電源和計算機。
