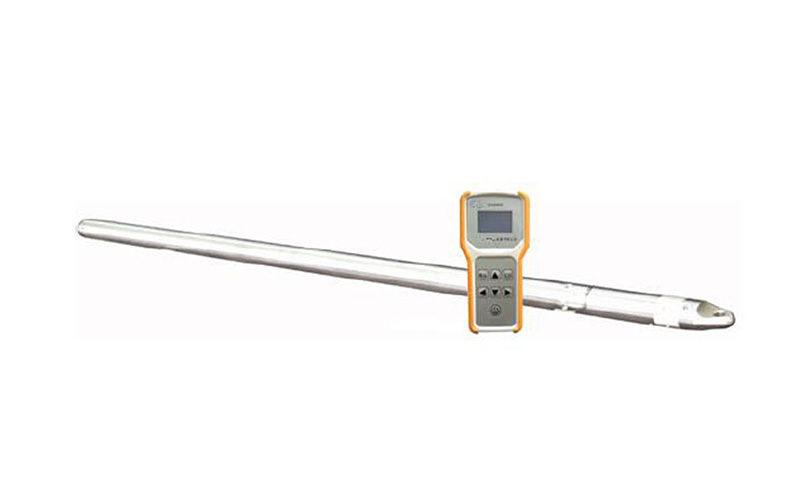

產品名稱：IMS675光纖陀螺尋北測斜儀測量精度方位角: ±2° 傾斜角±0.1°
主要特性：IMS675型光纖陀螺尋北測斜儀是一種新型的測量井斜，方位角的數字化儀器，可廣泛應用于工程、水文、水電、煤礦、冶金、油田、地質等測井領域。其內部采用軍品級光纖陀螺為敏感元件，可以精確自尋北。主要針對磁性礦地區及在鋼鐵管類鉆管中測量鉆孔斜度和方位而設計。本儀器采用加速度傳感器測量頂角，利用光纖陀螺儀確定方位，采用點測方式，通過電纜傳輸數據，直接顯示在配套地面設備上，數據直觀可見，有效提高測井精度和測井效率。本儀器適用于磁性巖層和礦層內，直徑大于?46mm以上的鉆孔測斜。
在線詢價
在線詢價
產品手冊下載
視頻指導
軟件下載

產品介紹
IMS675型光纖陀螺尋北測斜儀是一種新型的測量井斜，方位角的數字化儀器，可廣泛應用于工程、水文、水電、煤礦、冶金、油田、地質等測井領域。其內部采用軍品級光纖陀螺為敏感元件，可以精確自尋北。主要針對磁性礦地區及在鋼鐵管類鉆管中測量鉆孔斜度和方位而設計。本儀器采用加速度傳感器測量頂角，利用光纖陀螺儀確定方位，采用點測方式，通過電纜傳輸數據，直接顯示在配套地面設備上，數據直觀可見，有效提高測井精度和測井效率。本儀器適用于磁性巖層和礦層內，直徑大于?46mm以上的鉆孔測斜。

主要特性
◆ 光纖陀螺自尋北，三軸加速度計
◆ 磁礦區，套管，鋼管內正常使用
◆ 結構緊湊，體積小
◆ 抗振動，沖擊力強
◆ 測量精度方位角: ±2°，傾斜角±0.1°
應用領域
◆可廣泛應用于工程、水文、水電、煤礦、冶金、油田、地質等測井領域。

產品指標

性能指標
頂角	量程	0°～50°
頂角	精度	±0.1°
方位測量范圍	量程	0°～360°
方位測量范圍	精度	±2°
測量速度	單點測量時間	≤2 分鐘
物理特性	密封性能	承受液壓不低于15Mpa
	重量	約6 kg
	外形	?40mm×1500mm
電源	支持電壓	24V直流（可定制）200mA
接口類型	數字接口	CAN，485可定制
環境	儲存范圍	-40℃--+70℃
	工作溫度	-10℃--+60℃
	抗振性能	3000g
