產品介紹

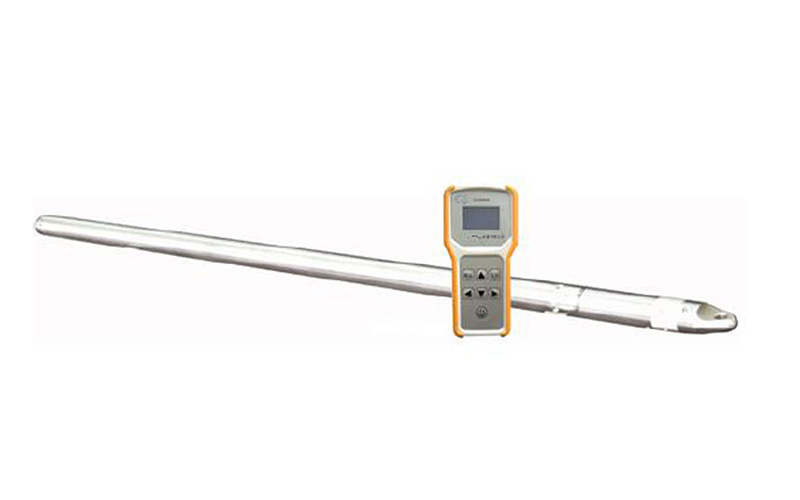

HEC850磁性連續測斜儀以高品質的加速度計和磁傳感器為核心部件，采集地球重力場和地磁場的三維分量，井下實時解算，在三維空間對井身軌跡進行連續、精確測量。系統采用了基于航空航天慣導技術的姿態解算方法，通過先進的軟件校驗和補償，保證了系統的精度和可靠性。
HEC850 / HEC850HT 可以高精度地測井和測量打井過程的橫滾、俯仰和方位角。850
產品在鉆孔測井和鉆井應用程序的操作溫度達150°C，850HT 產品工作溫度提升到175°C。因?yàn)樗鼈凅w積小，尤其適合使用于連續油管鉆井和完井系統。通過先進的溫度補償算法，HEC850可以在全溫范圍內輸出高精度角度值。
850 系統有兩款子模型，分別編號為：850 和850WL。850WL 系統與一根電纜共同使用。它內置調制解調器，使得數據輸出可以通過單導線（接地）電纜實現。其他方面，850 與850WL 是完全一樣的。850 和850WL 都是由11V 至30V 單路輸入電壓供電的。
HEC 850 / 850HT 系統包括三軸磁通門磁場計和三軸加速度計。二者的捆綁使HEC 850 / 850HT坐標系的橫滾、俯仰和方位角被確定下來。橫滾和俯仰由加速度計傳感器的輸出值計算。磁場計傳感器的輸出值，被用于計算系統的方位角。
HEC 850 / 850HT 系統既可以傳輸設備的溫度，又可以傳輸磁場計和加速度計的輸出，或者系統定位角。HEC 850 / 850HT 系統最大傳送速率是：磁場計和加速度計的輸出8 次/秒，定位角4 次/秒。
HEC 850 / 850HT 系統使用高性能磁場計和加速度計傳感器。為了使系統在全溫范圍保持高精度，系統具有溫度補償。這使得系統在全溫范圍都可以達到±0.1°的橫滾、俯仰精度，和±0.3°的方位角精度。
HEC 850 / 850HT 系統通過雙向TTL 串行接口與外界通信。串行輸入線和輸出線在TTL/CMOS水平進行操作，通常設置在9600 波特進行工作，有一個結束位元（停止位），沒有同位位元（校驗位）。用戶可以通過設置系統EEROM 中的位元來變更波特率。
可用以下兩個通訊協議：
1）ASCII
2）二進制
ASCII 協議是基于：發送ASCII 字符給850，以獲得數據。由850 返回的數據，以連同回車和換行的ASCII 數據流進行傳輸,因此它可以輕易地在視頻終端上顯示（用戶需要提供由TTL 至RS232的轉接設備）。二進制協議被用于高速計算機的計算機交換。在這種情況下，發送一字節請求數據。
HEC 850 / 850HT 以多字節的數據包進行響應，包括加檢校和、數據頭的所需數據。
主要特性
◆ 高精度：橫滾和俯仰為±0.1o、方位角為±0.3o
◆ 三軸磁力計，三軸加速度計
◆ 數字串口輸入、輸出
◆ 小尺寸：Φ26mm×312mm
◆ 電纜調制解調器（HEC 850WL）
◆ HEC850溫度補償至150°C HEC850HT溫度補償至175°C
◆ 石油測井優化設計
應用領域
◆使用于連續油管鉆井和完井系統
產品指標
|
性能指標
|
|
角精度(0 –150°C)
|
方位角(范圍; ±55°)
|
±0.3°
|
|
工具面角(橫滾)
|
±0.1°
|
|
傾斜（俯仰）
|
±0.1°
|
|
溫度范圍
|
工作溫度
|
0 to 175°C (850HT)
|
|
0 to 150°C (850)
|
|
貯存溫度
|
-25 to +195°C(850HT)
|
|
-55 to +160°C (850)
|
|
功率
|
850
|
+12V to +30V 70 mA @ 15V
|
|
850WL
|
+12V to +30V 70 mA @ 15V
|
|
物理特性
|
尺寸
|
Φ26mm×394mm
|
|
重量
|
240克
|
|
沖擊
|
1000G 1ms 半正弦波
|
|
振動
|
20G rms 5-1000Hz
|
|
接口特性
|
邏輯電平
|
TTL
|
|
通信速率
|
最大9600
|
|
電纜調制解調器(850WL)
|
2025-2225 Hz @ 300 baud
|
|
輸出格式
|
十六進制或 ASCII 碼
|
|
主連接器
|
MDM15SH003P (ITT Cannon)
|
|
匹配連接器
|
MDM15PH003L (ITT Cannon)
|
